80X80X25

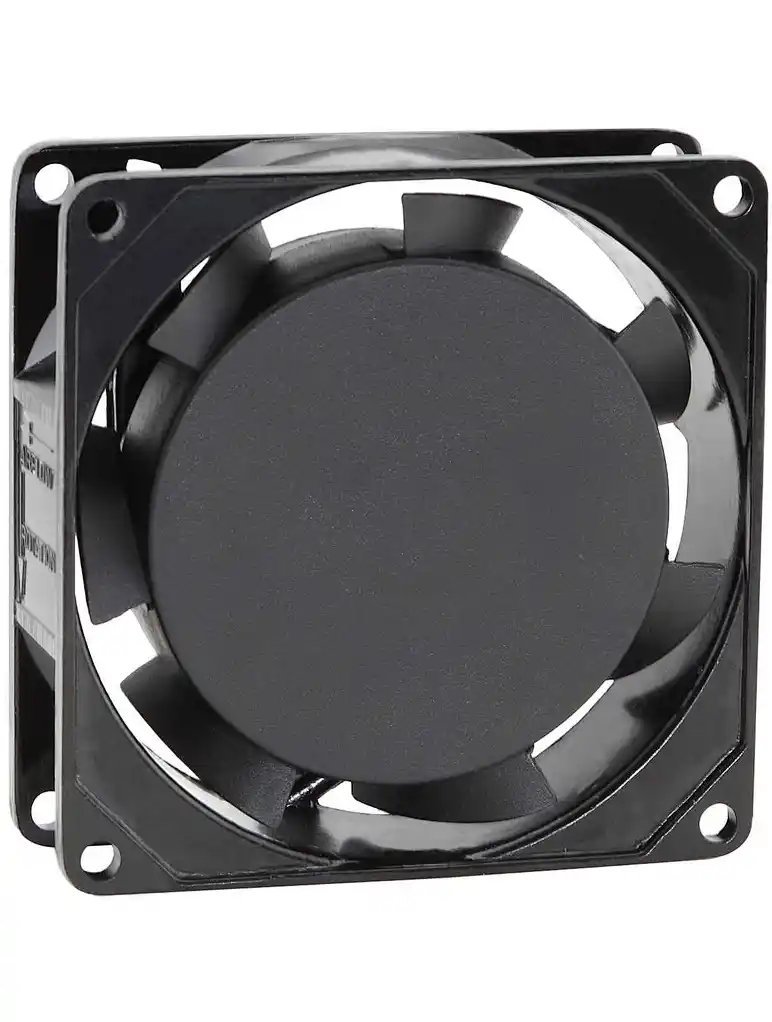

                                                                                                                              AC Axial-Flow Fan Motor

                                                                      ● Dimensions Drawing(外观图）



● General Specifications（一般规格）

○ Material:

Impeller: PBT UL 94V-0 Reinforced Plastic

Frame :Aluminium Alloy

○ Lead Wires: UL Type

○ Motor Protection:ImpeSAnce Protect

○ Insulation Resistance:10MΩ Or Over With a DC500V Megger

○ Dielectric Withstand Voltage:AC1500V 3S

○ Allowable Ambient Temperature Range:

-10℃～+70℃(Operating)

-40℃～+70℃(Storage)



● Specifications（规格）


（型号） Model	（轴承类型） Bearing Type	（电压） Rated Voltage	（频率） Fre- quency	（电流） Current	(功率） Power	（转数） Speed	(噪音） Noise Level	（风量） Air  Flow		（风压） Static Pressure	（重量） Weight
		VDC	Hz	A	W	RPM	dBA	M3/hr	CFM	mmH20	g
SAH8025S	Sleeve	220-240	50/60	0.10	13/11	1600/2100	20/23	22/29	13/17	1.4/2.0	208
SAH8025S		100-125	50/60	0.13	13/11	1600/2100	20/23	22/29	13/17	1.4/2.0
SAH8025B	ball	220-240	50/60	0.10	13/11	1700/2200	21/26	24/32	14/19	1.4/2.7
SAH8025B		100-125	50/60	0.13	13/11	1700/2200	21/26	24/32	14/19	1.4/2.7
Notes: Specifications Subject To Change Without Notice

● Characteristic Curves（特性曲线）
